ZVC010

m²

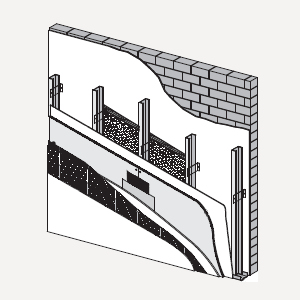

Sistema de fachada ventilada Aquapanel "KNAUF", de placas de cimento, para revestimento exterior de fachada existente.

95,73€

Reabilitação energética de fachada, através de sistema de fachada ventilada com caixa de ar ventilada de 20 mm de espessura mínima, WL122C.es Aquapanel "KNAUF", com DAU nº 12/074 B, formado por estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 50/40/0,7 mm GRC 0,70 e montantes verticais de 50/50/0,70 mm GRC 0,70 com uma modulação de 400 mm, fixada ao suporte base com esquadras; sobre a que se aparafusa uma placa Aquapanel Outdoor de 12,5 mm de espessura, com tratamento de juntas através de fita de juntas Aquapanel Outdoor e argamassa de juntas Aquapanel Outdoor; se coloca entre as esquadras e os perfis o isolamento de painel de lã mineral, segundo EN 13162, de 40 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado topo a topo, fixado mecanicamente sobre fachada existente; entre os perfis e a placa exterior será colocada uma membrana altamente transpirante, impermeável à água da chuva, Tyvek StuccoWrap; e malha de reforço Aquapanel Outdoor, tudo aderido com argamassa superficial Aquapanel Outdoor; e reboco de argamassa GRC acabamento pétreo, sobre primário pétreo GRC. Inclusive fita acústica, parafusos e fixações. Totalmente montado. O preço não inclui a preparação da superfície suporte.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12pck020d

m

Fita acústica de dilatação autocolante de espuma de poliuretano de células fechadas "KNAUF", de 3,2 mm de espessura e 95 mm de largura, resistência térmica 0,10 m²°C/W, condutibilidade térmica 0,032 W/(m°C).

1,000

0,45

0,45

mt12pak150x

Ud

Esquadra de sustentação "KNAUF", de aço galvanizado, de 107x65x80x2 mm.

0,580

0,02

0,01

mt12pak150E

Ud

Esquadra de retenção "KNAUF", de aço galvanizado, de 57x65x80x2 mm.

1,270

0,01

0,01

mt12psg220

Ud

Fixação composta por bucha e parafuso 5x27.

2,430

0,06

0,15

mt16lva070b

m²

Painel de lã mineral, segundo EN 13162, de 40 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,035 W/(m°C).

1,050

5,34

5,61

mt16aaa020eb

Ud

Fixação mecânica para painéis isolantes de lã de rocha, colocados directamente sobre a superfície suporte.

4,000

0,21

0,84

mt16aaa030

m

Fita autocolante para vedação de juntas.

0,440

0,30

0,13

mt12pak030aa

m

Montante 50/50/0,7 mm GRC 0,7 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Segundo EN 14195.

2,750

2,89

7,95

mt12pak020a

m

Canal 50/40/0,7 mm GRC 0,70 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Segundo EN 14195.

0,350

2,45

0,86

mt15mkv010

m²

Membrana altamente transpirante impermeável à água da chuva, de polietileno tecido não tecido, Tyvek StuccoWrap "KNAUF", de 0,22 mm de espessura e 82 g/m², de 0,03 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), para colocar em sistemas de paredes exteriores e revestimentos de fachadas Aquapanel, fornecida em rolos de 1,50x75 m, segundo NP EN 13859-2.

1,100

4,37

4,81

mt12pak010b

m²

Placa de cimento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida com uma camada de fibra de vidro embebida em ambas as faces.

1,050

21,22

22,28

mt12pak040d

Ud

Parafuso Aquapanel Maxi TB 4,2x25 "KNAUF".

20,000

0,05

1,00

mt12pak041d

Ud

Parafuso autoperfurante de aço inoxidável AISI 304, JT4-6 5,5x22 "KNAUF", com cabeça hexagonal; para fixação dos perfis de montagem sobre as esquadras de sustentação.

1,160

0,49

0,57

mt12pak041a

Ud

Parafuso autoperfurante de aço inoxidável AISI 304, JT4-4 4,8x19 "KNAUF", com cabeça hexagonal; para fixação dos perfis de montagem sobre as esquadras de retenção.

2,540

0,36

0,91

mt12pak060a

kg

Argamassa para juntas Aquapanel Outdoor "KNAUF", cor cinzento.

0,600

2,20

1,32

mt12pak050

m

Fita de juntas Aquapanel Outdoor "KNAUF".

2,100

0,45

0,95

mt12pak100a

m²

Malha superficial Aquapanel Outdoor "KNAUF" de fibra de vidro, cor branco.

1,100

2,05

2,26

mt12pak090a

kg

Argamassa superficial Aquapanel "KNAUF", cor branco.

7,800

1,41

11,00

mt12pak085

l

Primário incolor de siloxano GRC "KNAUF".

0,200

3,35

0,67

mt12pak120

kg

Primário à base de copolímeros acrílicos modificados GRC "KNAUF", cor a escolher, para argamassa de acabamento pétreo.

0,140

3,04

0,43

mt12pak130

kg

Argamassa GRC "KNAUF", à base de copolímeros acrílicos modificados com siloxano, acabamento pétreo, cor a escolher.

0,400

3,52

1,41

mo054

h

Oficial de 1ª montador de isolamentos.

0,132

19,03

2,51

mo101

h

Ajudante de montador de isolamentos.

0,132

17,97

2,37

mo052

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

0,685

19,03

13,04

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,685

17,97

12,31

%

Custos directos complementares

2,000

93,85

1,88

Custo de manutenção decenal: 13,88€ nos primeiros 10 anos.

Total:

95,73

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 14195:2005

1.1.2006

1.1.2007

Element os de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio

EN 14195:2005/A C:2006

1.1.2007

1.1.2007

UNIDADE DE OBRA ZVC010: SISTEMA DE FACHADA VENTILADA AQUAPANEL "KNAUF", DE PLACAS DE CIMENTO, PARA REVESTIMENTO EXTERIOR DE FACHADA EXISTENTE.

CARACTERÍSTICAS TÉCNICAS

Reabilitação energética de fachada, através de sistema de fachada ventilada com caixa de ar ventilada de 20 mm de espessura mínima, WL122C.es Aquapanel "KNAUF", com DAU nº 12/074 B, formado por estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 50/40/0,7 mm GRC 0,70 e montantes verticais de 50/50/0,70 mm GRC 0,70 com uma modulação de 400 mm, fixada ao suporte base com esquadras; sobre a que se aparafusa uma placa Aquapanel Outdoor de 12,5 mm de espessura, com tratamento de juntas através de fita de juntas Aquapanel Outdoor e argamassa de juntas Aquapanel Outdoor; se coloca entre as esquadras e os perfis o isolamento de painel de lã mineral, segundo EN 13162, de 40 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado topo a topo, fixado mecanicamente sobre fachada existente; entre os perfis e a placa exterior será colocada uma membrana altamente transpirante, impermeável à água da chuva, Tyvek StuccoWrap; e malha de reforço Aquapanel Outdoor, tudo aderido com argamassa superficial Aquapanel Outdoor; e reboco de argamassa GRC acabamento pétreo, sobre primário pétreo GRC. Inclusive fita acústica, parafusos e fixações. Totalmente montado.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a preparação da superfície suporte.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

0,063

0,030

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,081

0,135

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,938

0,625

17 02 03

Plástico.

0,014

0,023

Resíduos gerados:

1,096

0,814

17 02 03

Plástico.

0,122

0,203

Embalagens:

0,122

0,203

Total resíduos:

1,218

1,017
