FAR100

m²

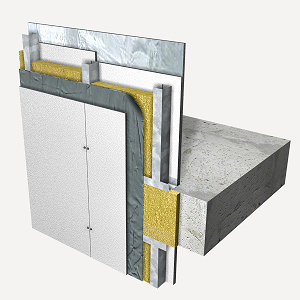

Sistema Aquapanel "KNAUF" de estrutura autoportante, para pano interior de fachada ventilada.

92,16€

Sistema de fachada "KNAUF" Aquapanel WM211C.es, (12,5+75+5+15)/400, para utilização como pano interior de fachada ventilada, constituído por uma placa Aquapanel Outdoor de 12,5 mm de espessura, aparafusada desde o lado exterior a uma estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 75/40/0,7 mm GRC 0,70, ancorados à parte superior e inferior das lajes e montantes verticais de 75/50/0,70 mm GRC 0,70 com uma modulação de 400 mm entre eixos, de canal a canal e disposição normal "N"; lâmina impermeável à água Tyvek StuccoWrap entre os perfis e a placa; duas placas que se aparafusam desde o lado interior aos montantes (uma placa tipo Standard (A) de 5 mm de espessura e uma placa tipo Standard + Alumínio (BV) de 15 mm de espessura); preparada como suporte do revestimento exterior da fachada ventilada (não incluído neste preço).

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12pck020d

m

Fita acústica de dilatação "KNAUF" de 95 mm de largura.

1,200

0,53

0,64

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,70 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Segundo EN 14195.

0,700

2,60

1,82

mt12pak030bb

m

Montante 75/50/0,70 mm GRC 0,70 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Segundo EN 14195.

2,750

3,69

10,15

mt12pak070

m²

Lâmina impermeável à água e permeável ao vapor de água, Tyvek StuccoWrap "KNAUF".

1,100

5,14

5,65

mt12pak010a

m²

Placa de cimento Portland Aquapanel Outdoor "KNAUF" 12,5x1200x2400, revestida com uma camada de fibra de vidro embebida em ambas as faces.

1,000

26,16

26,16

mt12pak040b

Ud

Parafuso Aquapanel Maxi TB 39 mm "KNAUF".

20,000

0,09

1,80

mt12psg220

Ud

Fixação composta por bucha e parafuso 5x27.

1,600

0,06

0,10

mt12ppk010a

m²

Placa de gesso laminado A / EN 520 - 1200 / comprimento / 12,5 / bordo afinado, Standard "KNAUF".

1,000

4,75

4,75

mt12ppk010e

m²

Placa de gesso laminado BV / EN 520 - 1200 / comprimento / 15 / bordo afinado, Standard + Alumínio "KNAUF".

1,000

10,09

10,09

mt12ptk010cd

Ud

Parafuso auto-perfurante TN "KNAUF" 3,5x25.

9,000

0,01

0,09

mt12ptk010cg

Ud

Parafuso auto-perfurante TN "KNAUF" 3,5x45.

18,000

0,01

0,18

mt12pik015

kg

Pasta de aderência Perlfix "KNAUF", segundo EN 14496.

0,100

0,62

0,06

mt12pik010a

kg

Pasta de juntas Jointfiller 24 H "KNAUF", segundo EN 13963.

0,500

1,34

0,67

mt12pck010a

m

Fita de juntas "KNAUF" de 50 mm de largura.

1,600

0,04

0,06

mt12pak060

kg

Argamassa para juntas Aquapanel "KNAUF", cor cinzento.

0,600

2,75

1,65

mt12pak050

m

Fita de juntas Aquapanel Outdoor "KNAUF".

2,100

0,56

1,18

mo051

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

0,322

17,41

5,61

mo097

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,322

16,45

5,30

mo052

h

Oficial de 1ª montador de pré-fabricados interiores.

0,322

17,41

5,61

mo098

h

Ajudante de montador de pré-fabricados interiores.

0,322

16,45

5,30

%

Meios auxiliares

3,000

86,87

2,61

%

Custos indirectos

3,000

89,48

2,68

Custo de manutenção decenal: 15,67€ nos primeiros 10 anos.

Total:

92,16

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 14195:2005

1.1.2006

1.1.2007

Elementos de armação metálica para sistemas em placas de gesso – Definições, requisitos e métodos de ensaio

EN 14195:2005/AC:2006

1.1.2007

1.1.2007

EN 520:2004+A1:2009

1.6.2010

1.12.2010

Placas de gesso - Definições, requisitos e métodos de ensaio

EN 14496:2005

1.9.2006

1.9.2007

Colas à base de gesso para painéis compostos e placas para isolamento térmico/acústico - Definições, requisitos e métodos de ensaio.

EN 13963:2005

1.3.2006

1.3.2007

Materiais de vedação para placas de gesso – Definições, requisitos e métodos de ensaio

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDADE DE OBRA FAR100: SISTEMA AQUAPANEL "KNAUF" DE ESTRUTURA AUTOPORTANTE, PARA PANO INTERIOR DE FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de sistema de fachada "KNAUF" Aquapanel WM211C.es, para utilização como pano exterior de fachada ventilada, formado por uma estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 75/40/0,7 mm GRC 0,70 e montantes verticais de 75/50/0,70 mm GRC 0,70 com uma modulação 400 mm e disposição normal "N", sobre a que se aparafusam uma placa Aquapanel Outdoor de 12,5 mm de espessura pelo lado exterior e duas placas desde o lado interior (uma placa tipo Standard (A) de 5 mm de espessura e uma placa tipo Standard + Alumínio (BV) de 15 mm de espessura). Entre os perfis e a placa será colocada uma barreira impermeável à água Tyvek. Incluindo p/p de banda acústica, cola, parafusos, fixações, argamassa, fita de juntas, perfis de remate de PVC para formação de juntas de dilatação e protecção de esquinas e cantos, execução de encontros e pontos singulares e os trabalhos necessários para a formação de aberturas. Totalmente finalizado e preparado para suportar o revestimento exterior (não incluído neste artigo), que deverá ser compatível e completar o sistema de fachada ventilada.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 2 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 2 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras.
