Página 21 de 56 • DAU 09/052• Edición F
4.1.2.
Diseño de los sistemas
Para
el
correcto
diseño
de
los
sistemas
Aquapanel
®
WM311C
y
WM
411C
se
deberá
considerar
lo
siguiente:
·
La
fachada
se
deberá
modular
en
la
fase
de
proyecto
de
modo
que
se
racionalice
el
uso
de
material
evitando
desperdicios
y
cortes
innecesarios.
Para
ello
se
deberá
tener
en
cuenta
la
distancia
entre
montantes
así
como
el
tamaño
de
las
placas
exteriores,
intermedias
e
interiores
(véanse los capítulos 2 y 6).
·
La distancia máxima admisible entre los montantes
verticales
es
600
mm
siendo
la
modulación
estándar 400 mm o 600 mm.
·
Los
huecos
deben disponer
de
una
subestructura
auxiliar
propia y
adicional
a
las
subestructuras
de
los sistemas. Esta subestructura auxiliar
de hueco
deberá ser
elegida en función de la
dimensión del
hueco
y
del
tipo
de
carpintería
considerada
en
el
proyecto (véase la figura 4.1).
·
Las
placas
interiores
e
intermedias
deben
colocarse
en
posición
vertical
mientras
que
las
placas
exteriores
deben
colocarse
en
posición
horizontal.
En todos los casos, las juntas verticales
deben coincidir siempre con un montante.
·
En
el
caso
de que se
necesite
más
de
una placa
interior o intermedia para cubrir la altura, las juntas
horizontales
entre
dos
placas
contiguas
nunca
serán
coincidentes,
sino
que
deberán
estar
desfasadas (como mínimo 400 mm).
·
Se
recomienda
que
las
juntas
horizontales
entre
placas
exteriores
no
coincidan
con
el
canto
del
forjado
ni
las
juntas
verticales
coincidan
con
los
pilares.
Asimismo,
se
recomienda
que
las
juntas
entre
placas
no
coincidan
con
las
esquinas
del
cerco de las aberturas.
·
Se deben
prever juntas de dilatación,
horizontales
y verticales, cada 15 m de fachada.
En
el
capítulo
5
se
aportan
los
principales
detalles
constructivos de
los sistemas
Aquapanel
®
WM411C
y
WM311C.

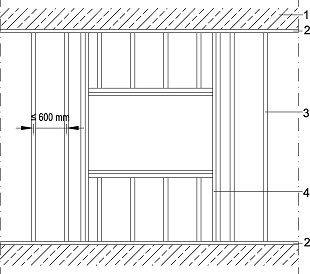

1.
Estructura soporte
2.
Canal de la subestructura del sistema
3.
Montante de la subestructura del sistema
4.
Subestructura auxiliar para formación de aberturas.
Figura 4.1:
Subestructura exterior de los sistemas.
4.2.
Seguridad estructural
Los
sistemas
Aquapanel
®
WM311C
y
WM
411C
no
contribuyen
a
la
resistencia
y
estabilidad
de
la
estructura
de
la
edificación.
Sin
embargo,
debe
justificarse
mediante cálculo
que la
solución adoptada
para
los
sistemas
Aquapanel
®
WM311C
y
WM
411C
resiste
las
acciones
previstas
en
su
función
de
cerramiento.
En
el
caso
de
que
el
proyectista
lo
requiera,
el
departamento técnico
de
Knauf GmbH España
puede
facilitar asesoramiento específico para el proyecto.
La
estructura
soporte
de
los
sistemas
Aquapanel
®
WM311C
y
WM
411C
deberá
tener
la
resistencia
y
estabilidad
adecuada
para
soportar
las
cargas
transmitidas por el cerramiento.
Los
sistemas
Aquapanel
®
WM311C
y
WM
411C
deberán
diseñarse
para
ser
compatibles
con
los
movimientos
de
la
estructura
soporte.
Para
ello
se
deberán tener en cuenta las limitaciones impuestas por
el
CTE
a
la
estructura
soporte
(p.
ej.
la
limitación
a
flecha de los forjados).
Las
acciones
a
las
cuales
va
a
estar
sometida
la
fachada y la estructura deberán definirse en función de
la
geometría
general
del
edificio
y
su
situación
topográfica teniendo en cuenta el DB-SE del CTE.
Para
el
cálculo
de
las
acciones
de
viento,
se
deberá
considerar
que
los
extremos
de
las
fachadas
o
esquinas
salientes
expuestas
son
las
zonas
más
expuestas
el
viento
y
genera
esfuerzos
del orden
del
doble que en el centro del paño.
De
la
subestructura
exterior
de
los
sistemas
Aquapanel
®
debe
determinarse
la
modulación
