Página 13 de 56 • DAU 09/052• Edición F

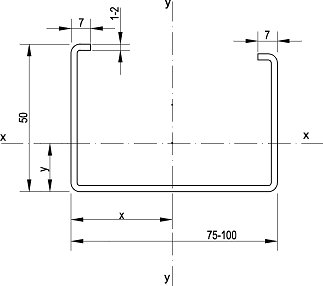

Figura 2.1:
Montante exterior tipo.

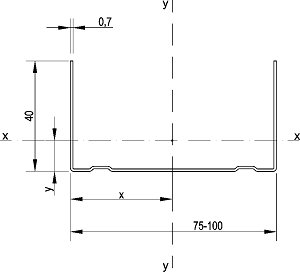

Figura 2.2:
Canal exterior tipo.
2.6.
Placas
de
yeso
laminado
intermedia
e
interior
2.6.1.
Placas
de
yeso
laminado
(PYL
A
y
PYL
A+BV)
Las
placas
de
yeso
laminado
consideradas
en
este
documento
son
las
placas
estándar
con
las
características indicadas en la tabla 2.12.
El
empleo
de
otras
tipologías
de
placas
de
yeso
laminado es posible siempre que se compruebe que se
mantienen las prestaciones de los
sistemas
indicadas
en este documento.
Las
placas
de
yeso
laminado
PYL
A
y
PYL
A+BV
disponen
del
marcado
CE
conforme
a
la
norma
armonizada
UNE-EN
520
y
UNE-EN
14190
respectivamente.
Los
elementos
de
fijación
de
estas
placas
son
los
indicados en el apartado 2.6.3.
2.6.2.
Componentes para el tratamiento de juntas
de interior
1.
Pastas con cinta.
-
Pasta Jointfiller F1. Pasta de fraguado rápido.
-
Pasta
Jointfiller
y
pasta
Fugenfüller
Leicht.
Pastas de fraguado lento.
-
Pasta Filler to filler (F2F). Pasta de secado.
-
Cinta de papel Knauf paper joint tape.
2.
Pastas sin cinta.
-
Pasta Uniflott. Pasta de fraguado normal.
-
Pasta
Uniflott
Impregnado.
Pasta
de
fraguado
normal.
Todos
los
componentes
indicados
disponen
del
marcado
CE
conforme
a
la
norma
armonizada
EN
13963. Las características de estos componentes son
las indicadas en la tabla 2.13.
2.6.3.
Elementos de fijación de las placas de
interior
Los elementos de fijación de las placas PYL de interior
son:
1.
Fijación a los montantes:
-
Tornillo TB 3,5x25, 3,5x35 o 3,5x45. Tornillo de
punta broca para la fijación de perfiles de hasta
2,25 mm de espesor.
2.
Fijación
a los canales de la
subestructura
exterior
y
los
montantes
y
canales
de
la
subestructura
interior:
-
Tornillo TN 3,5x25, 3,5x35 o 3,5x45. Tornillo de
punta
de
aguja
(normal)
para
la
fijación
de
perfiles de hasta 0,7 mm de espesor.
3.
Fijación
placa-placa
interior
(fijación entre las
dos
placas de yeso laminado):
-
Tornillo
placa-placa
PL-PL
5,5x38
de
gran
diámetro.
Las
fijaciones
mecánicas
para
su
uso
en
placas
de
yeso
laminado
disponen
del
marcado
CE conforme
a
la norma armonizada EN 14566.
